Бескаркасная система звукоизоляции стены "GIPSLOCK 40"
Толщина - 52,5 мм
Gipslock – бескаркасное решение, основанное на применении комбинированной трехслойной панели Gipslock 40 и звукоизоляционного гипсокартонного листа Gipsofon. Применяется в многоквартирных и загородных домах, а также в нежилых помещениях.
Индекс изоляции воздушного шума стены совместно с системой:
- Rw = 52 дБ (на основании из газоблока толщиной 75 мм)
- Rw = 59 дБ (на основании из газоблока толщиной 200 мм)
- Rw = 61 дБ (на основании из полнотелого кирпича толщиной 120 мм)
- Rw = 66 дБ (на основании из монолитного ж/б толщиной 140 мм)
Индекс дополнительной звукоизоляции ΔRw ≤ 14 – 18 дБ
Толщина системы - 52,5 мм
| Материалы SoundGuard | |||||||
| Материал | Цена | Количество | Стоимость | ||||
|---|---|---|---|---|---|---|---|
|
SoundGuard Gipslock Гипслок 40
Арт. 101300
1200х600x40 мм
|
2 078 руб. | 17 шт. | 35 326 руб. | |||
|
Звукоизоляционный влагостойкий гипсокартон Gipsofon Гипсофон ПЛУК 2,5м
Арт. 141301
2500x1200x12,5 мм (кромка ПЛУК)
|
1 140 руб. | 4 шт. | 4 560 руб. | |||
|
Лента виброизоляционная SoundGuard VibroTape ВиброТейп 60
Арт. 215024
20000х60х3,5 мм ±10%*
|
880 руб. | 1 шт. | 880 руб. | |||
|
Виброакустический герметик SoundGuard 7 кг
Арт. 291062
В ведрах
|
2 867 руб. | 1 шт. | 2 867 руб. | |||
|
Итого Материалы SoundGuard:
43 633 руб.
|
|||||||
|
Итого (при площади звукоизоляции 10 м2):
43633,0 руб.
Цена за 1 м2:
4 363 руб.
|
| Распечатать смету Выгрузить смету в PDF | Отправить расчет специалисту |
| Смета рассчитана с учётом запаса материала и округлена до целых упаковок. Обратите внимание, что смета является предварительной и не учитывает особенности вашего помещения. |
Описание

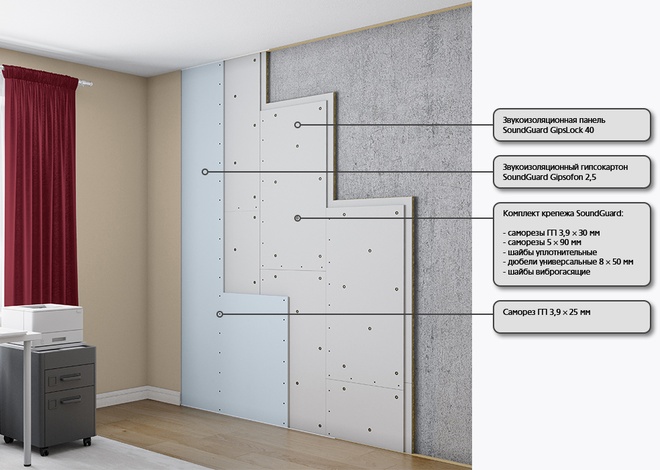

Бескаркасная система звукоизоляции стены «Gipslock 40» представляет собой бескаркасную конструкцию на основе комбинированной трехслойной панели толщиной 40 мм из гипсоволокнистых плит и базальтовой ваты Gipslock 40. Финишным слоем системы является лист звукоизоляционного гипсокартона Gipsofon.
Индекс изоляции воздушного шума стены совместно с системой:
| На основании из газоблока толщиной 75 мм: | На основании из газоблока толщиной 200 мм: | На основании из полнотелого кирпича толщиной 120 мм: | На основании из монолитного ж/б толщиной 140 мм: |
| Rw = 52 дБ | Rw = 59 дБ | Rw = 61 дБ | Rw = 66 дБ |
Индекс дополнительной звукоизоляции ΔRw ≤ 14 – 18 дБ
СИСТЕМА ЗАЩИЩАЕТ ОТ ЩУМА:
Плюсы:
- Тонкое решение звукоизоляции
- Бескаркасный способ крепления непосредственно к несущей поверхности
- Легкость и скорость монтажа, не требуются специальные навыки
- Высокие звукоизоляционные показатели
- Наличие виброизолирующих крепежных узлов
- Экологически чистые материалы
Примечание: Применение данного крепежа рекомендуется для стен, выполненных из плотных, полнотелых материалов (полнотелый кирпич, газобетон и т.п.). Окончательный способ крепления звукоизоляционных материалов к стене определяется на месте монтажа исходя из состава основания, его толщины и конструктивных особенностей.
Документация
-
Альбом типовых технических решений
Звукоизоляционные конструкции - жилые и общественные здания
pdf, -
BIM-каталог
BIM-каталог с системами звукоизоляции SoundGuard
zip, -
Технический лист
Технический лист на бескаркасную систему звукоизоляции стены "GIPSLOCK 40"
pdf, 940 KB -
Инструкция по монтажу
Скачать инструкцию по монтажу бескаркасной системы "GIPSLOCK 40"
pdf,
Отзывы на Бескаркасная система звукоизоляции стены "GIPSLOCK 40"
Комплектация к комбинированным трехслойным панелям, не практичная в плане монтажа!
Когда происходит монтаж отдельных крепежей из коробочки, в перчатках не удобно брать отдельные крепежи.
На скорости крепежа это очень сильно отражается
Пожелание: сделайте пожалуйста отдельные коробки каждого крепежа(50-100шт), это экономия в плане производства(не на каждою панель делать коробочку), скорость и удобство монтажных работ.
С уважением монтажник)))
Здравствуйте Михаил! Большое Вам спасибо за обратную связь! Обязательно обсудим Ваше предложение и постараемся его реализовать!
