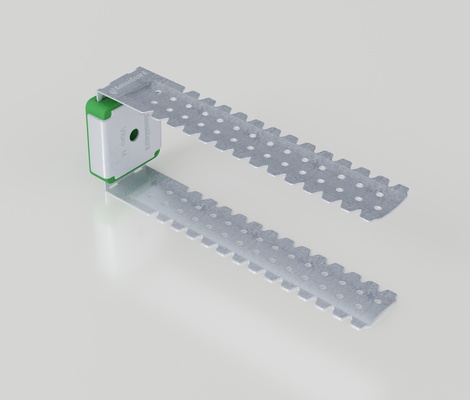

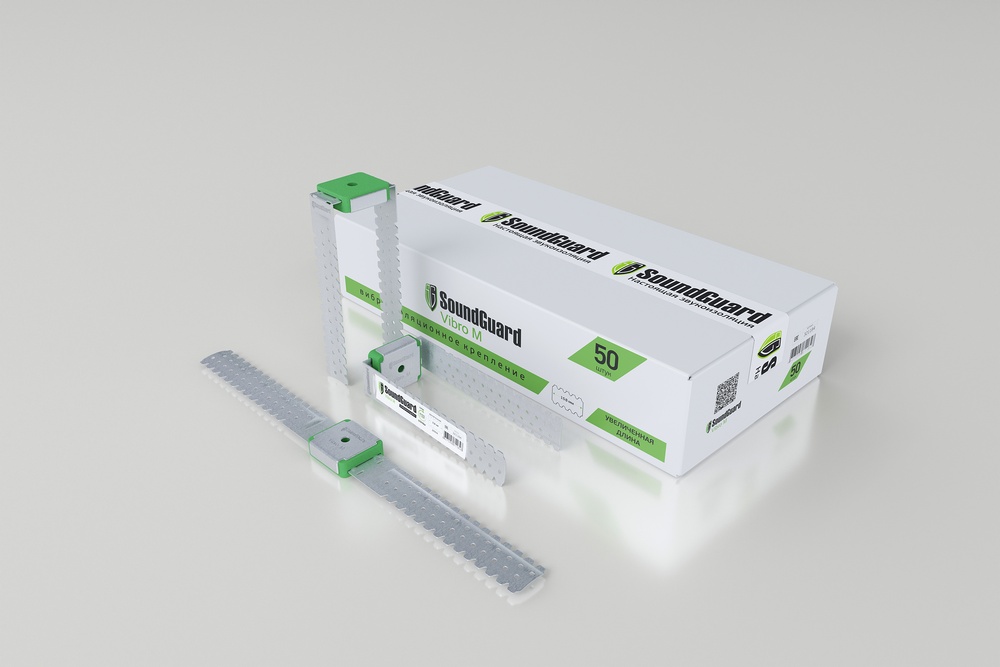

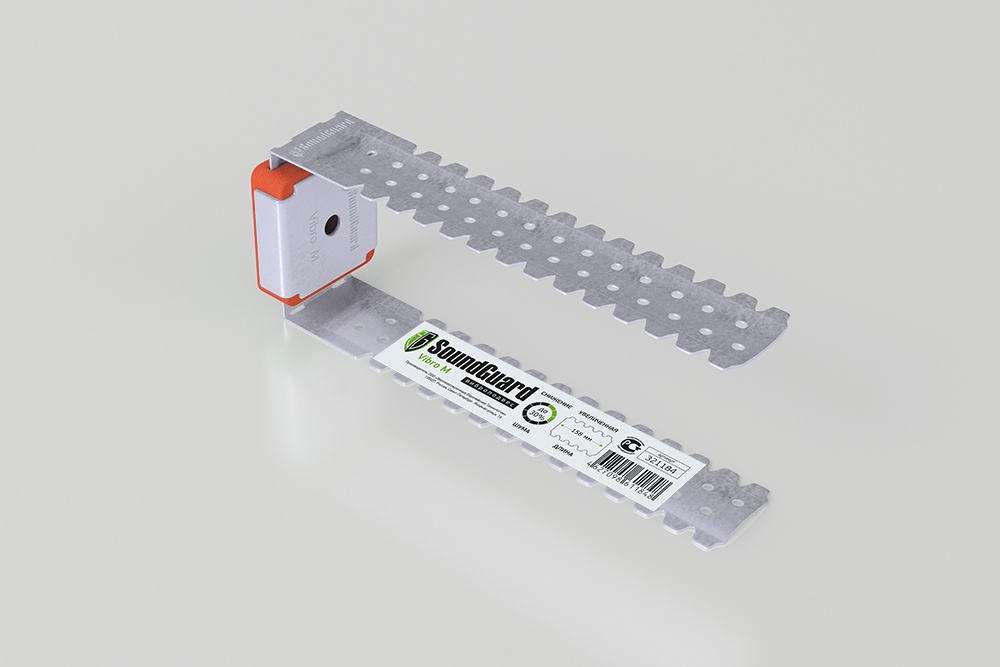

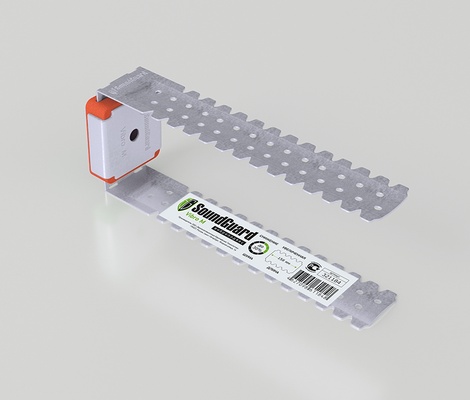

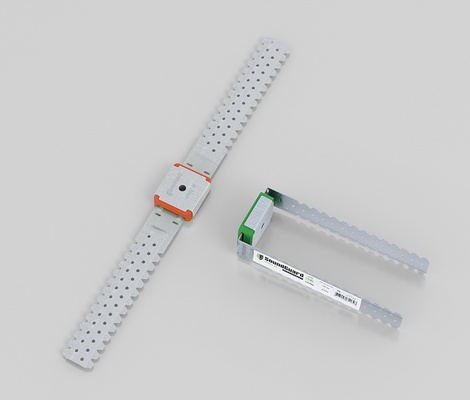

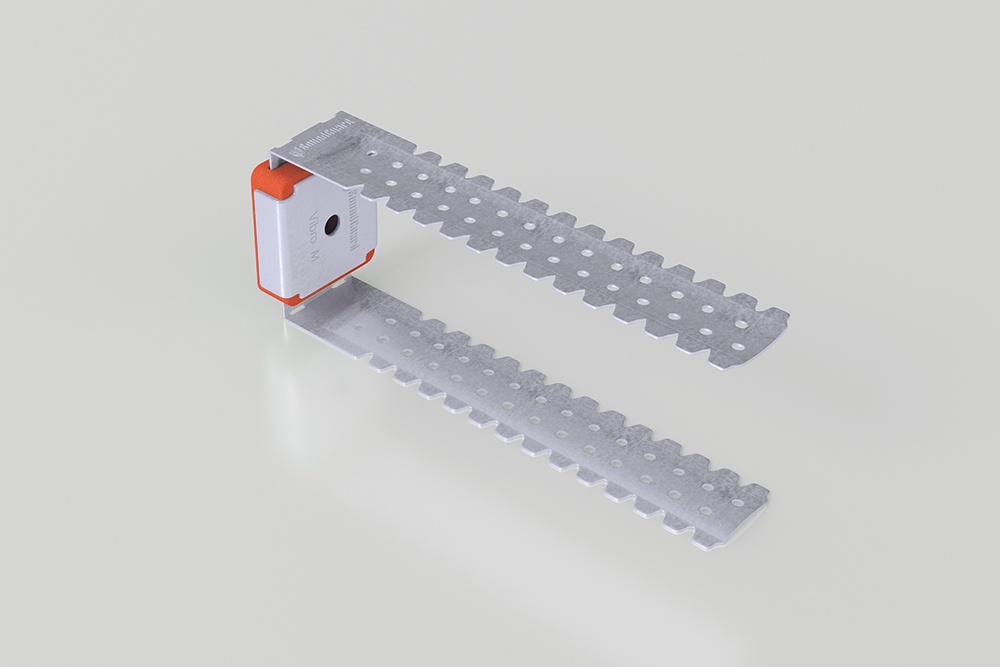

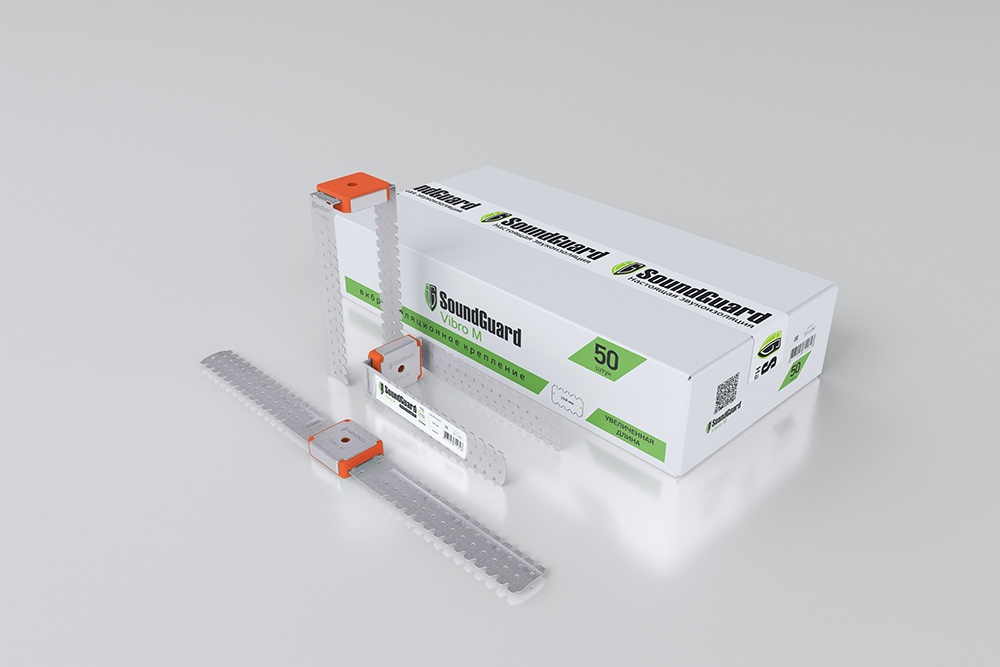

Виброизоляционное крепление SoundGuard Vibro M

Тонкий виброподвес для стен и потолка на основе эластомера Артикул: 321184

Модель запатентована

Тонкое решение. Универсальный виброподвес разработан специально для экономии пространства при каркасной звукоизоляции стен и потолка.

Применяется со всеми профильными системами KNAUF для обшивки стен и потолка.
Назначение: Для виброразвязки металлического каркаса в звукоизоляционных конструкциях потолков и стен, для эффективного снижения передачи структурных и ударных шумов.

Относ: от 10 до 160 мм.
Важно: Монтировать одноуровневый или двухуровневый металлический каркас на потолке необходимо строго по технологии возведения данных конструкций. Подвесы необходимо устанавливать с одинаковым шагом, сетка каркаса должна получиться 600*400мм, после чего обязательно извлечь все крепления направляющих профилей

Максимальная нагрузка на 1 крепление:
При монтаже на потолок: 12 кг.
При монтаже на стену: 15 кг.

Получить бесплатную консультацию
Размеры и цены
Характеристики
Документация
Сертификаты
Монтаж
Вопросы и отзывы (16)

Размеры и цены

Артикул 321184
Размер 158x60x40 мм
Вес 103 г
Количество 1 виброподвес
Цена от: 245 руб.* за шт.
*цена может меняться, конечную стоимость необходимо уточнять у менеджера.

Состав

Цельно-металлический каркас, металлический П-образный профиль - 1 мм, полиуретановый микропористый эластомер

Технические характеристики

Монтаж

Отзывы на Виброизоляционное крепление SoundGuard Vibro M

Станислав

15кг это максимальная или оптимальная нагрузка?

SoundGuard
Добрый день. При монтаже на потолок оптимальная нагрузка составляет 13-14 кг на 1 виброподвес. Максимальная 14 кг. На стену, максимальная (она же и оптимальная) нагрузка составляет 15 кг.

Достоинства: Отличные виброподвесы, хорошо крепятся к стене, не ломаются при отгибе краев

Недостатки: Цена, слишком дорого

Александр

Как лучше крепить их к потолку из стандартных пустотных плит?

Какой диаметр крепежного отверстия?

SoundGuard
Для монтажа Виброизоляционного крепления SoundGuard Vibro M на потолок с пустотелыми плитами советуем использовать Анкер для пустотелых потолочных перекрытий, M6 10x37 мм и болт М6х70.

Докупил 3 штуки, не хватило при монтаже каркасной системы, с задачей справляется не передает вибрации от стены на каркас.

Олег

Подскажите что значит фраза в описании "после чего обязательно извлечь все крепления направляющих профилей"? Какие именно крепления нужно извлечь?

SoundGuard

В двухуровневом каркасе направляющий профиль крепится к стенам саморезами и дюбелями SoundGuard без использования виброшайбы. После выполнения монтажа каркаса саморезы демонтируются.

Необходимость демонтажа саморезов обусловлена следующим фактором:

- Звукоизоляционные конструкции SoundGuard на двойном каркасе из профилей имеют увеличенный вес по сравнению с конструкцией на одинарном каркасе. Для того, чтобы не допустить провисания отдельных частей потолка, каркас из профилей должен быть подвижен относительно стены, т.е. не закреплен саморезами к ней.

Константин

Добрый день.

Помогите сориентироваться в проблеме: комната 3на 5 метров. Потолок планируется одноуровневый. Потолочные профили расположены поперёк комнаты с шагом 40 см (два крайних на расстоянии 10 см от стены) итого 14 профилей на комнату. Каждый профиль крепится к потолку на пять виброподвесов soundguard vibro m с максимальной нагрузкой 12 кг на подвес итого 60 подвесов. Вес системы (вата+2 сапфира+профиль+шпаклёвка) в районе 30 кг на метр, итого около 450 кг. И получается на один подвес нагрузка 7,5 кг. Я так понимаю что подвесы сильно недогружены? Что можно сделать в данной ситуации? Увеличить шаг профилей с 40 см до 60? Как я понимаю уменьшить количество подвесов на профиль с 5 до четырех не лучшая идея?

SoundGuard

Для одноуровневой профильной системы звукоизоляции потолка рекомендуется выполнить разметку для монтажа виброподвесов 600-600 мм. Отступ первой линии подвесов от каждой стены 500-600 мм. Таким образом, для потолка площадью 15 м2 потребуется 39 подвесов.

Больше отзывов
Заказать

Ваша заявка будет направлена нашему Партнеру.

Для оптовых заказчиков и профессионалов звукоизоляции особые условия! Обращайтесь по тел. 8-800-500-47-74 или пишите на info@soundguard.ru

Отличительные особенности

Отсутствие усадки в течение всего периода эксплуатации

Био и влагоустойчив

Высокая виброакустическая эффективность при малой толщине

Легкость монтажа и экономичность

Эффективная виброразвязка со строительной конструкцией

Самый полезный отзыв

Макс МЕЛКОБРОДОВ (Отзыв с Яндекс Маркет)
27 июня 2024

Берёшь в руки и понимаешь за что заплатил, а не сделал сам например. металл относительно толстый.

Виброподвеc SoundGuard Vibro M
