Каркасная система звукоизоляции стены "ОПТИМА"
Толщина - 79,5 мм, Rw ~ 65 дБ
Каркасная система звукоизоляции стен SoundGuard, со сбалансированным соотношением "толщина-эффективность". Благодаря основному элементу, звукоизоляционным панелям SoundGuard Экозвукоизол, система качественно снижает шум бытовых приборов, криков и лая собак, шум ремонтных работ. Применяется в многоквартирных домах комфорт- и бизнес-класса, медучреждениях, отелях, детских садах и т.д.
Индекс изоляции воздушного шума стены совместно с системой:
- Rw = 54 дБ (на основании из газоблока толщиной 75 мм)
- Rw = 59 дБ (на основании из газоблока толщиной 200 мм)
- Rw = 60 дБ (на основании из полнотелого кирпича толщиной 120 мм)
- Rw = 65 дБ (на основании из монолитного ж/б толщиной 140 мм)
Индекс дополнительной звукоизоляции ΔRw ~ 13 – 20 дБ
Толщина системы - 79,5 мм
| Материалы SoundGuard | |||||||
| Материал | Цена | Расход / м2 | Площадь | Количество | Стоимость | ||
|---|---|---|---|---|---|---|---|
|
Звукоизоляционная панель SoundGuard ЭкоЗвукоИзол
Арт. 101034
|
1390 руб. | 1,00 | 10 м2 | 11 | 15290 руб. | |
|
Звукоизоляционный влагостойкий гипсокартон Gipsofon ПЛУК 2,5м
Арт. 141301
|
1056 руб. | 1,00 | 10 м2 | 4 | 4224 руб. | |
|
Плита звукопоглощающая SoundGuard ЭкоАкустик 30
Арт. 205020
|
1112 руб. | 1,00 | 10 м2 | 4 | 4448 руб. | |
|
Виброизоляционное крепление SoundGuard Vibro M
Арт. 321184
|
245 руб. | 2,20 | 10 м2 | 22 | 5390 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 27
Арт. 351042
|
744 руб. | 2,00 | 10 м2 | 2 | 1488 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 50
Арт. 351044
|
1032 руб. | 1,60 | 10 м2 | 2 | 2064 руб. | |
|
Виброакустический герметик SoundGuard 7 кг
Арт. 291062
|
2820 руб. | 0,15 | 10 м2 | 1 | 2820 руб. | |
|
Клейкая лента SoundGuard Tape
Арт. 491111
|
450 руб. | 2,50 | 10 м2 | 1 | 450 руб. | |
|
Шайба виброкомпенсирующая SoundGuard ВиброШайба
Арт. 301194
|
1500 руб. | 1,40 | 10 м2 | 1 | 1500 руб. | |
|
Дюбели SoundGuard УН 8х50
Арт. 611321
|
250 руб. | 2,20 | 10 м2 | 1 | 250 руб. | |
|
Саморезы SoundGuard УН 5х60
Арт. 611335
|
250 руб. | 2,20 | 10 м2 | 1 | 250 руб. | |
|
Дюбели SoundGuard УН 6х50 (100 штук)
Арт. 611315
|
400 руб. | 1,40 | 10 м2 | 1 | 400 руб. | |
|
Саморезы SoundGuard УН 5х50
Арт. 611330
|
250 руб. | 1,40 | 10 м2 | 1 | 250 руб. | |
|
Саморезы SoundGuard ГМ 3,5х32
Арт. 611200
|
300 руб. | 12,50 | 10 м2 | 1 | 300 руб. | |
|
Саморезы SoundGuard XTN 3,9х41
Арт. 611203
|
600 руб. | 15,00 | 10 м2 | 1 | 600 руб. | |
|
Саморезы SoundGuard 4,2х13 (200 штук)
Арт. 611241
|
300 руб. | 14,00 | 10 м2 | 1 | 300 руб. | |
|
Профиль потолочный направляющий SoundGuard Strong ППН 27/28
Арт. 190600
|
228 руб. | 1,10 | 10 м2 | 4 | 912 руб. | |
|
Профиль потолочный SoundGuard Strong ПП 60/27
Арт. 190500
|
340 руб. | 1,60 | 10 м2 | 6 | 2040 руб. | |
|
Итого Материалы SoundGuard:
42976 руб.
|
|||||||
|
Итого (при площади звукоизоляции 10 м2):
42976,0 руб.
Цена за 1 м2:
4298 руб.
|
| Распечатать смету Выгрузить смету в PDF | Отправить расчет специалисту |
Описание

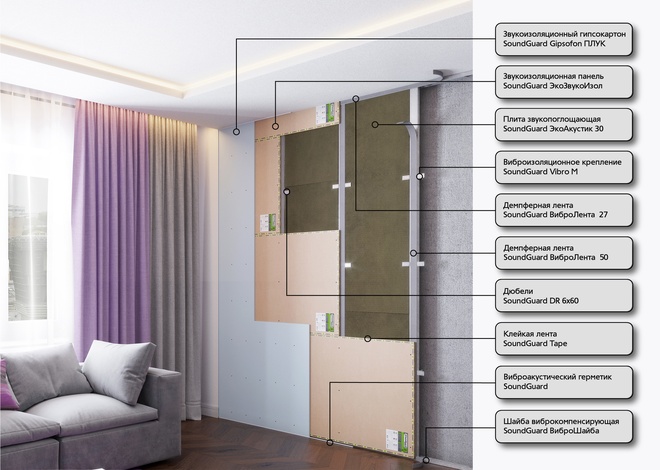

К стене с помощью виброизоляционного крепления SoundGuard Vibro M крепится металлический каркас из профилей SoundGuard Strong. Места соприкосновения профилей с ограждающими конструкциями и звукоизоляционными листовыми материалами проклеиваются демпферной лентой SoundGuard ВиброЛента. Внутреннее пространство каркаса заполняется звукопоглощающей плитой SoundGuard ЭкоАкустик 30. На каркас крепится звукоизоляционная панель SoundGuard ЭкоЗвукоИзол, которая закрывается листом звукоизоляционного гипсокартона Gipsofon.
Индекс изоляции воздушного шума стены совместно с системой:
| На основании из газоблока толщиной 75 мм: | На основании из газоблока толщиной 200 мм: | На основании из полнотелого кирпича толщиной 120 мм: | На основании из монолитного ж/б толщиной 140 мм: |
| Rw = 54 дБ | Rw = 59 дБ | Rw = 60 дБ | Rw = 65 дБ |
Индекс дополнительной звукоизоляции ΔRw ~ 13 – 20 дБ
БОРЕТСЯ С ШУМОМ:
Плюсы:
- Не требуется выравнивание стены.
- Хорошо защищает от воздушного и ударного шумов.
- Рекомендуется применение звукоизоляционных коробов.
Минусы:
- Для крепления тяжелых предметов нужно заранее устанавливать закладные детали.
- Не рекомендуется применение в помещениях с повышенным уровнем влажности.
Примечание: Окончательный способ крепления виброизоляционных подвесов и виброкомпенсирующих шайб SoundGuard ВиброШайба определяется на месте монтажа исходя из материала основания, его толщины и конструктивных особенностей.
Отзывы на Каркасная система звукоизоляции стены "ОПТИМА"
Вот объясните мне, почему для крепления панелей используются саморезы 3,5 на 32 мм, а для ГКЛ 3,9 на 41 мм, гипсокартон что толщиной 9 мм? Нет, он 12,5 мм. И мне пришлось покупать саморезы в леруа, потому что этих не хватило по длине.
Дюпеля 6/50. У меня вообще то кирпич полый внутри стены, они что в воздухе должны держаться, да и зачем такие длинные? Докупил 6/30 и этого более, чем достаточно.
И да, насчёт ценника. Бумажный скотч за 400 рублей. Ммм, а почему так дёшего интересно? И вы думаете его вообще возможно поиклеить на панели, которые все в герметике возле стыка и главное для чего его клеить?
Про панели отдельная тема. Обычный картон, куда засыпан песок в соты. Начинаешь их резать и он весь высыпается. Гениально.
Плита звукопоглощающая. Долго придумывали название? По факту обычная стекловата самая дешёвая, после которой всё колется, даже от стен, которые вообще даже не трогал.
Ну насчёт эффективности звукоизоляции напишу позже, пока ещё не понял.
Егор, добрый день. Спасибо Вам за обратную связь, мы очень это ценим! Посторались ответить на все Ваши вопросы:
1. Саморезы XTN 3.9x41 применяются для крепления финишного слоя ГКЛЗ Gipsofon. Длина саморезов 41мм, толщина листовых материалов ГКЛЗ Gipsofon 12,5мм + ЭкоЗвукоИзол 13мм + ВиброЛента 50 4мм = 29,5мм (общий слой до каркаса). Следовательно 41-29,5=11,5мм остается для закрепления в каркас.
2. Дюбели SoundGuard УН 6х50 в каркасной системе ЗИ стен Оптима применяются для монтажа направляющих профилей по периметру и являются типовым решением в решениях SoundGuard. Данный вид дюбеля подходит для большинства оснований. Окончательный выбор крепежа определяется на месте монтажа исходя из материала основания.
3. При раскройке панелей возможно высыпание небольшого количества наполнителя. Для резки панели необходимо расположить ее горизонтально. После резки панель необходимо переместить в вертикальное положение кромкой спила вверх и заклеить специальной клейкой лентой SoundGuard Tape.
4. При работе с минеральными плитами необходимо использовать СИЗ (перчатки, респиратор и т.д.)
