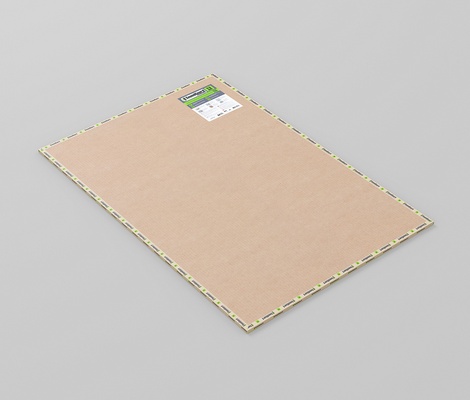

Звукоизоляционная панель SoundGuard ЭкоЗвукоИзол
Звукоизоляционная панель толщиной 13 мм, с кварцевым наполнителем Артикул: 101034
Панель SoundGuard Экозвукоизол − это инновационный российский звукоизоляционный материал.
Служит основным элементом при возведении звукоизоляционных конструкций. Панели обеспечивают многократное уменьшение ударной и звуковой энергии волны во всем диапазоне частот. Этот результат достигается за счёт массивности, многослойности, упруговязкой консистенции и свободных, не связанных между собой, частиц наполнителя.
Размер панели SoundGuard Экозвукоизол: 1200×800×13 мм
RW - 38 дБ
Толщина: 13 мм
Количество слоев: 7
Вес: 18,5 кг ± 0,5 кг
Артикул: 101034
Производитель: SoundGuard, Россия
Прочный на сжатие
Тонкий
Экологически чистый
Эффективный абсорбер звука
Стабильный по свойствам и характеристикам
Не пылит
Не выделяет вредных веществ
Паропроницаемый
Размеры и цены
| Артикул | 101034 |
| Размер | 1200×800×13 мм 0,96 кв. м |
| Вес | 18,5 кг ± 0,5 кг |
| Количество | 1 панель |
| Цена от: |
1290 руб.* за шт.
*цена может меняться, конечную стоимость необходимо уточнять у менеджера. |
Состав
Прочный семислойный картонный профиль, заполненный термически обработанным минеральным кварцевым наполнителем специально подобранной грануляции.
Количество слоев:
7
Вес панели (поверхностная плотность):
18,75 кг/м2
Собственный индекс изоляции воздушного шума (RW)
38 дБ
Паропроницаемость Мг/(м*ч*Па)
0,06
Статичная нагрузка
до 65 т/м²
При креплении панели SoundGuard ЭкоЗвукоИзол на стену с облицовкой, дополнительная звукоизоляция составляет
ΔRw 8 дБ
Конструкция на относе с использованием панелей и виброизоляционных креплений SoundGuard обеспечивает дополнительную звукоизоляцию (Rw)
24 дБ
Показатель звукоизоляции перегородки толщиной 150 мм из смонтированных на металлическом каркасе (Rw)
60 дБ
Панели, уложенные под ламинат, паркет на перекрытии приводят к понижению ударного шума на
28-36 дБ
Панели применяется:
Для потолка, стен, пола и перегородок. Подходит для каркасных и бескаркасных конструкций.
Помещения использования:
Для сухих помещений постоянного пребывания.
Сертификаты
-
Гигиенический сертификат
Экспертное заключении о соответствии продукции
05.08.11, pdf, 1371 KB -
Добровольный пожарный сертификат
30.09.21, pdf, 8189 KB
-
Отказное письмо
ЭкоЗвукоИзол
03.08.11, pdf, 158 KB -
Отказное письмо по пожарной безопасности
12.03.19, pdf, 5073 KB
-
Сертификат Соответствия ГОСТ Р
14.11.22, pdf, 1182 KB
Испытания
-
Заключение
27.03.12, jpg, 71 KB
-
Измерения звукоизоляции каркасно-обшивной перегородки
Перегородка 100мм. ГКЛ+ЭЗИ, ЭЗИ+ГКЛ 60дБ
29.09.11, pdf, 701 KB -
Испытания панелей на перекрытиях
Снижение индекса уровня шума перекрытия - 28 дБ
26.12.16, jpg, 228 KB -
Протокол испытаний на бескаркасную систему без ГКЛ
27.03.12, pdf, 12052 KB
-
Протокол испытаний на бескаркасную систему с ГКЛ
27.03.12, pdf, 12068 KB
-
Протокол испытаний на перегородку из пазогребневых гипсовых плит 80мм
27.03.12, pdf, 12039 KB
-
Протокол №6 испытаний панелей «Экозвукоизол»
12.03.12, pdf, 223 KB
-
Снижение индекса приведенного уровня шума перекрытия
Пол 28дБ
29.03.12, pdf, 91 KB -
Собственный индекс звукоизоляции ЭЗИ
38дБ
27.07.11, pdf, 178 KB
Монтаж
Монтаж звукоизоляционных панелей на стену возможен двумя технологиями: каркасная и бескаркасная.
У каждой технологии есть свои плюсы и минусы. Бескаркасная система очень тонкая - всего 1 см, но не такая эффективная. Каркасная технология намного эффективнее, более чем в три раза, нет необходимости выравнивать стены, штробить и прятать проводку.
Бескаркасная технология звукоизоляция стены, на сегодня, имеет два варианта: эконом и стандарт.
Вариант эконом:
Панели монтируются непосредственно на стену. Крепеж одной панели размером 1200×800 осуществляется с помощью 12 акустический дюбель-гвоздей SoundGuard DA-P. Стыки и швы обязательно нужно промазать звукоизоляционным герметиком SoundGuard Seal 310. Сверху панели обшиваются гипсокартоном. Гипсокартон крепится универсальными саморезами SoundGuard ГП размером 3,9x25 мм .Толщина такой конструкции всего 24 мм. Дополнительная звукоизоляция составляет ΔRw 8 дБ.
Вариант стандарт:
Панели монтируются на демпферное полотно SoundGuard Roll. Полотно раскатывается вдоль стенки и прижимается панелью. Крепить полотно отдельно не нужно. Крепеж одной панели размером 1200×800 и демпферного полотна осуществляется с помощью 12 акустических дюбель-гвоздей SoundGuard DA-P. Стыки и швы обязательно нужно промазать звукоизоляционным герметиком SoundGuard Seal 310. Сверху панели обшиваются гипсокартоном. Гипсокартон крепится универсальными саморезами SoundGuard ГП размером 3,9x25 мм. Толщина такой конструкции всего 28 мм. Дополнительная звукоизоляция составляет ΔRw 10 дБ.
Каркасная звукоизоляция стены в свою очередь тоже имеет два варианта: cтандарт+ и Премиум.
Вариант стандарт+:
Сначала монтируется металлокаркас на виброподвесах. Весь металл обязательно проклеивается демпферной лентой по всему периметру. Далее закладывается базальтовая вата и вся конструкция зашивается слоем панелей ЭкоЗвукоИзол. Стыки и швы обязательно нужно промазать звукоизоляционным герметиком SoundGuard Seal 310. Сверху панели обшиваются гипсокартоном. Гипсокартон крепится универсальными саморезами SoundGuard ГП размером 3,9x25 мм. Толщина такой конструкции всего 56 мм. Дополнительная звукоизоляция составляет ΔRw 17 дБ.
Отзывы
Олег
Очень донимает лай собак соседей, живущих этажом ниже и в соседнем подъезде (т.е. звук проходит не напрямую через пол, а по диагонали через стык пол-стена). Помогут ли данные панели? От чего эффект будет сильнее в данном случае-от звукоизоляции пола или стены?
Добрый день! Сама по себе панель ЭкоЗвукоИзол, как и остальные звукоизоляционные материалы являются составными частями возводимой конструкции, и поэтому имеет смысл рассматривать эффективность данной панели в конкретной системе. Поскольку проникающий шум проходит в Вашу квартиру по диагонали и, тем более, через лестничный пролет, можно говорить о преобладании составляющей структурного шума. Эффективная борьба со структурным шумом возможна при устройстве звукоизоляционных конструкций на относе (каркасе).
Для исключения передачи колебаний Ж\б плиты перекрытия рекомендуется устройство «плавающей» стяжки на виброизоляционном материале. При невозможности заливки стяжки выполняется система звукоизоляции пола под финишное покрытие на лагах по системе «Премиум».
Установка каркасной системы звукоизоляции на стену поможет комплексно подойти к вопросу снижения проникающего шума.
Сергей
Здравствуйте!
Значит ли, что панели в 2 слоя могут снизить шум на 76дБ(2x38)? И можно ли укладывать панели звукоизоляции прямо в перекрытие? Например, сверху зашить досками.
Добрый день! Применение звукоизоляционных панелей в 2 слоя не обеспечит эффективность в 76 дБ, т.к. при расчете звукоизоляции нет прямых линейных зависимостей. Расчеты значительно сложнее. Однако, применение звукоизоляционных панелей в 2 слоя безусловно увеличит общую эффективность системы.
Мы рекомендуем использование звукоизоляционных панелей в составе системы.
Ирина
Здравствуйте, есть ли технология укладки панелей на пол?
Добрый день! Панели укладываются на демпферную подложку SoundGuard VibroRoll. Панели укладываются вразбежку. Стыки промазываются виброакустическим герметиком SoundGuard Seal. Поверх панелей укладывается финишный слой системы, например, ГВЛВ или его аналог, поверх которого выполняется финишное покрытие пола.
Мурам
Доброе время суток! Панели можно красить?
Добрый день! Звукоизоляционные панели SoundGuard состоят из многослойного гофрированного картона, заполненного кварцевым наполнителем. Панели не являются влагостойкими, поверх них нельзя клеить обои, красить и т.п., их нужно закрывать финишным слоем из звукоизоляционного гипсокартона.
Саша
брал панели SoundGuard ЭкоЗвукоИзол через дилеров в Москве "Акустический комфорт". Делаю ремонт под ключ, но монтаж заказал у дилеров, так как со звукоизоляцией работаю не так часто. Монтаж сделали точно в срок и очень аккуратно. По материалу - все понравилось. Звукоизоляция прекрасная.
Никита
Можно ли использовать для тонкой бескарассной шумоизоляции ванной крмнаты?
Использовать звукоизоляционную панель SoundGuard ЭкоЗвукоИзол в ванной комнате можно, но необходимо поверх нее установить ГВЛВ, также между панелью ЭкоЗвукоИзол и листами ГВЛВ можно установить звукоизоляционную мембрану, которая обеспечит дополнительную защиту панели от влаги.
Ваша заявка будет направлена нашему Партнеру.
Для оптовых заказчиков и профессионалов звукоизоляции особые условия! Обращайтесь по тел. 8-800-500-47-74
или пишите на info@soundguard.ru
Панели пилятся ножовкой, электролобзиком, циркулярной пилой. При пилении возможно незначительное высыпание наполнителя. Кромка спила оклеивается фирменным скотчем SoundGuard Tape. В качестве финишной облицовки мы рекомендуем применять звукоизоляционный гипсокартон Gipsofon.
